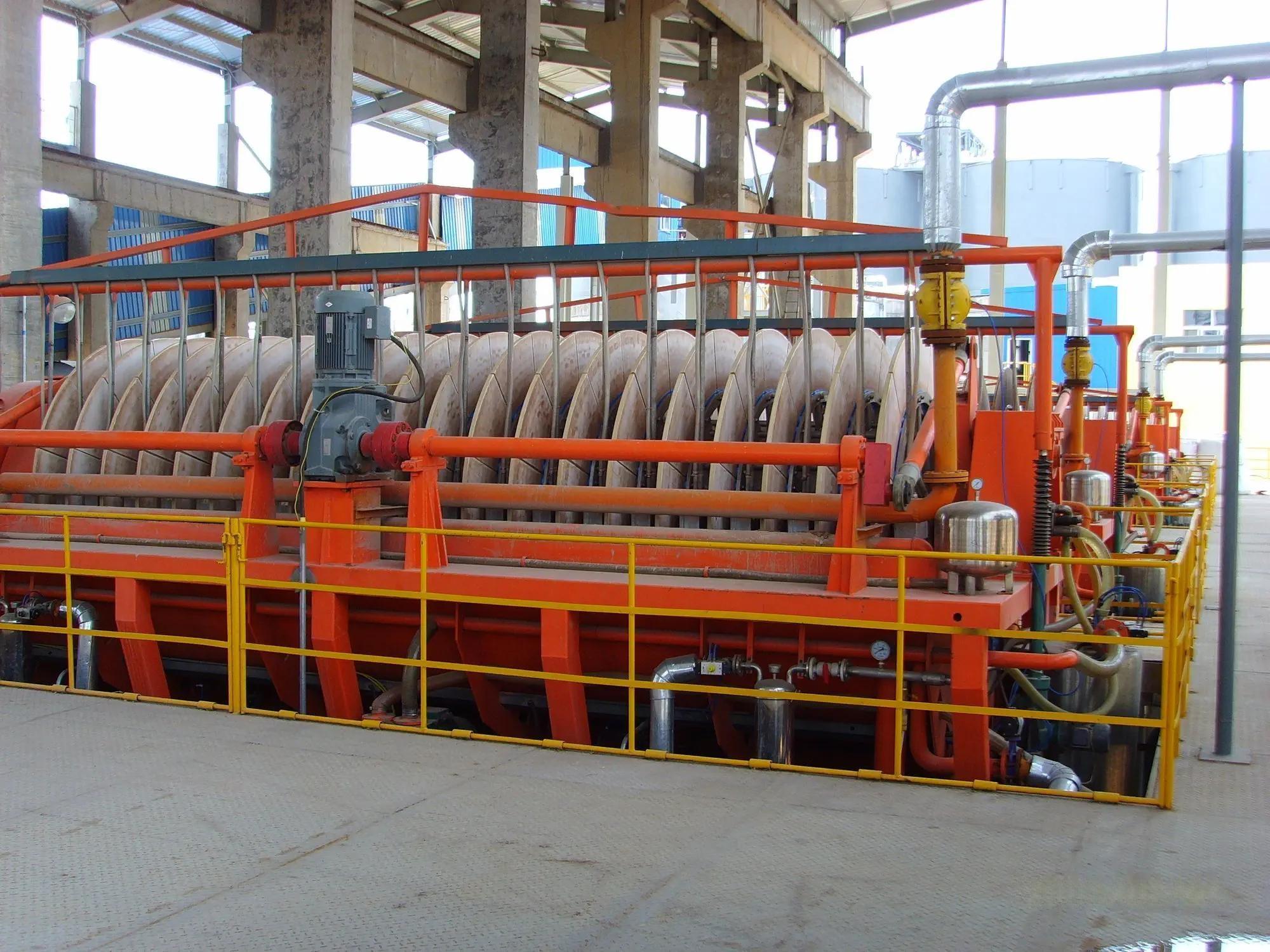

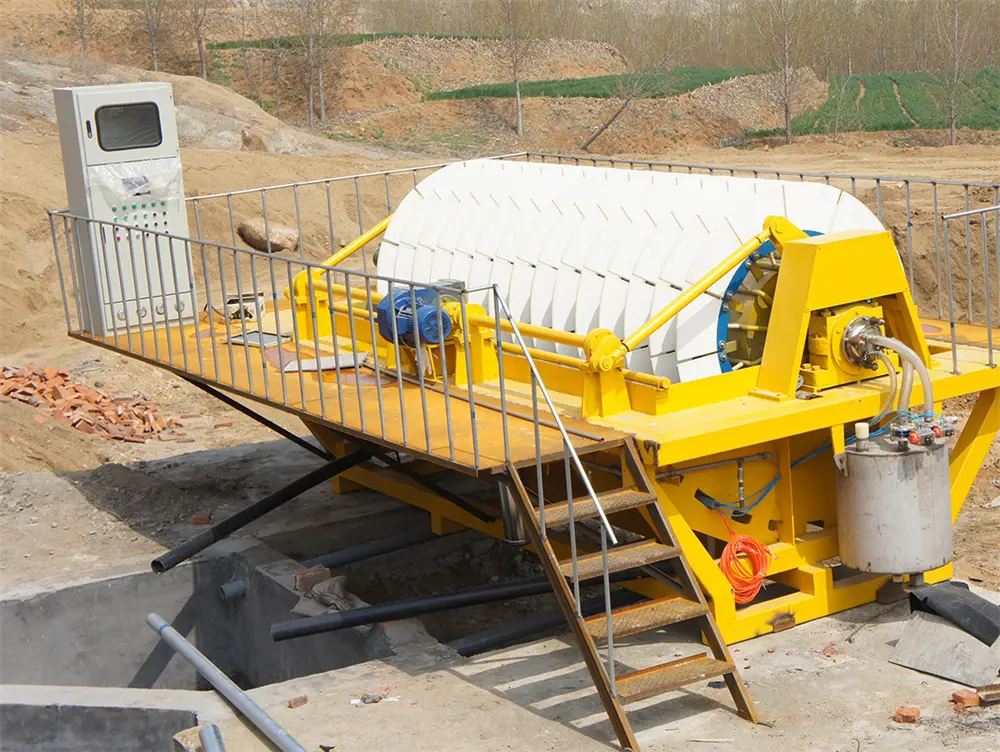

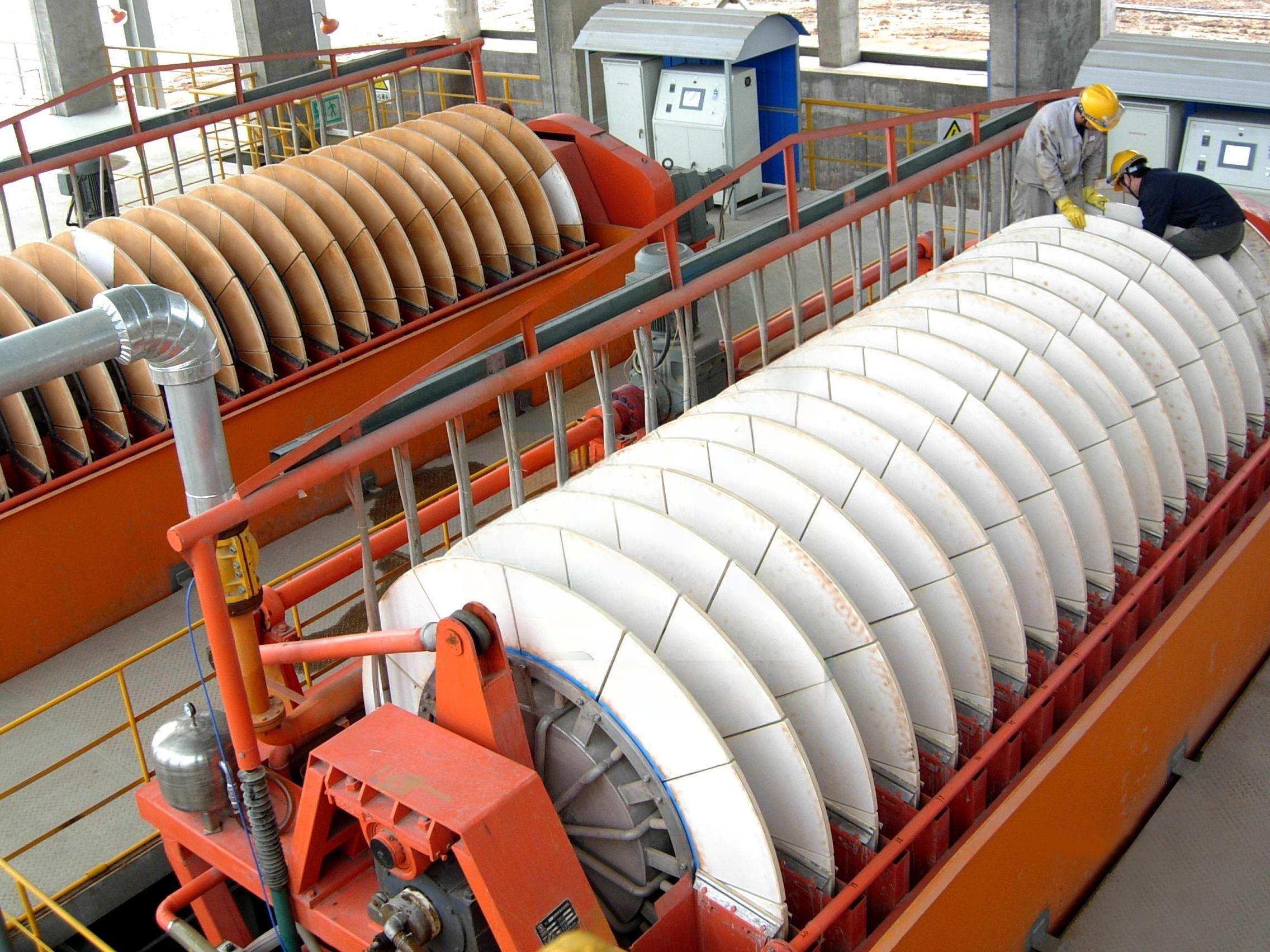

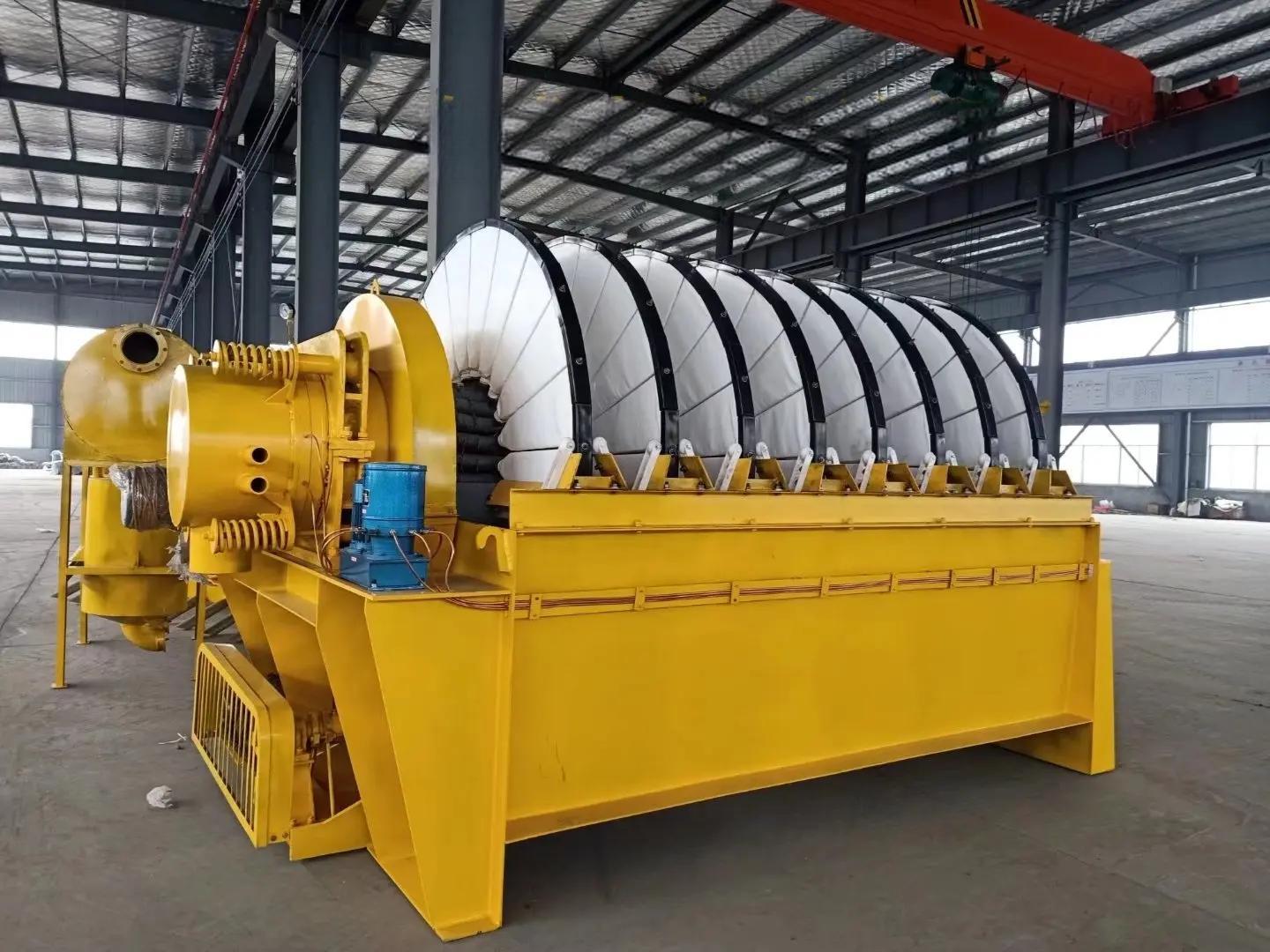

盘式过滤机是一种高效的固液分离设备，广泛应用于矿山、冶金、化工、环保等领域。其核心结构由多个独立扇形滤板组成的过滤盘构成，通过真空负压实现固液分离。设备类型多样，包括盘式真空过滤机、陶瓷盘式过滤机等，可处理细粒级物料（如-400目颗粒），尤其适用于金属精矿脱水、尾矿处理及化工催化剂回收等场景。
盘式过滤机的工作过程分为吸附过滤、脱水、卸料三个阶段，依托真空系统与过滤盘的协同运动实现连续循环作业：
1、吸附过滤阶段：
过滤盘在矿浆槽中缓慢转动，滤布浸入矿浆后，真空泵在过滤介质两侧形成压力差（通常不低于91.2kPa）

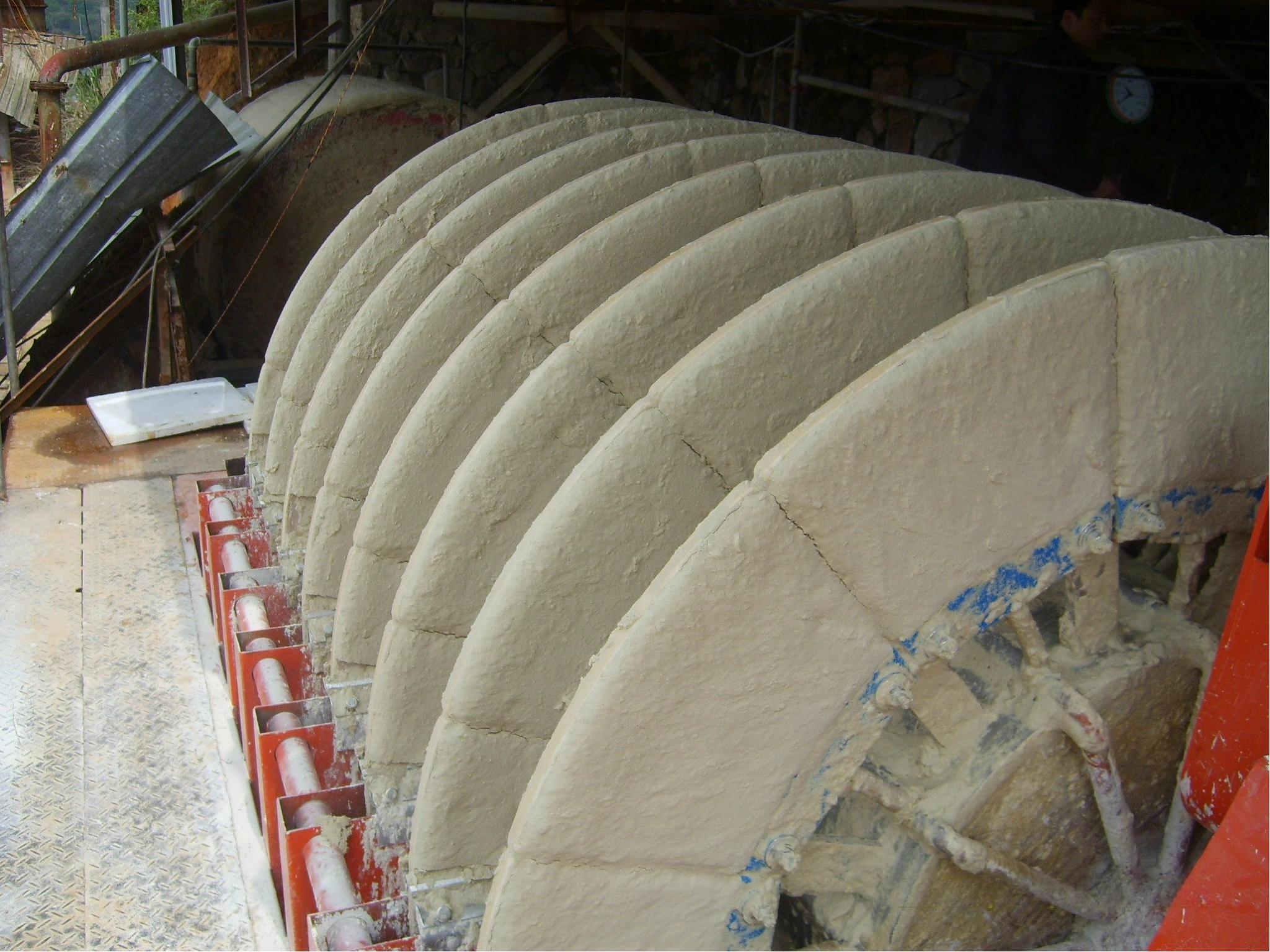

固体颗粒被吸附在滤布表面形成滤饼，滤液透过滤布进入过滤盘内部，经滤液管和分配头排出。
2、脱水阶段：
滤饼随过滤盘离开矿浆液面后，在真空持续作用下进一步脱水，内部水分被吸出，滤饼厚度均匀化。
3、卸料阶段：
干燥后的滤饼转至卸料区，通过反吹风（压缩空气）和刮刀辅助剥离，落入排料槽或集矿皮带运输机。
滤布经自动清洗装置恢复脱水性能，完成一个工作循环。
关键技术：
真空系统：采用智能变频控制，稳定真空度（如0.065MPa），减少能耗。

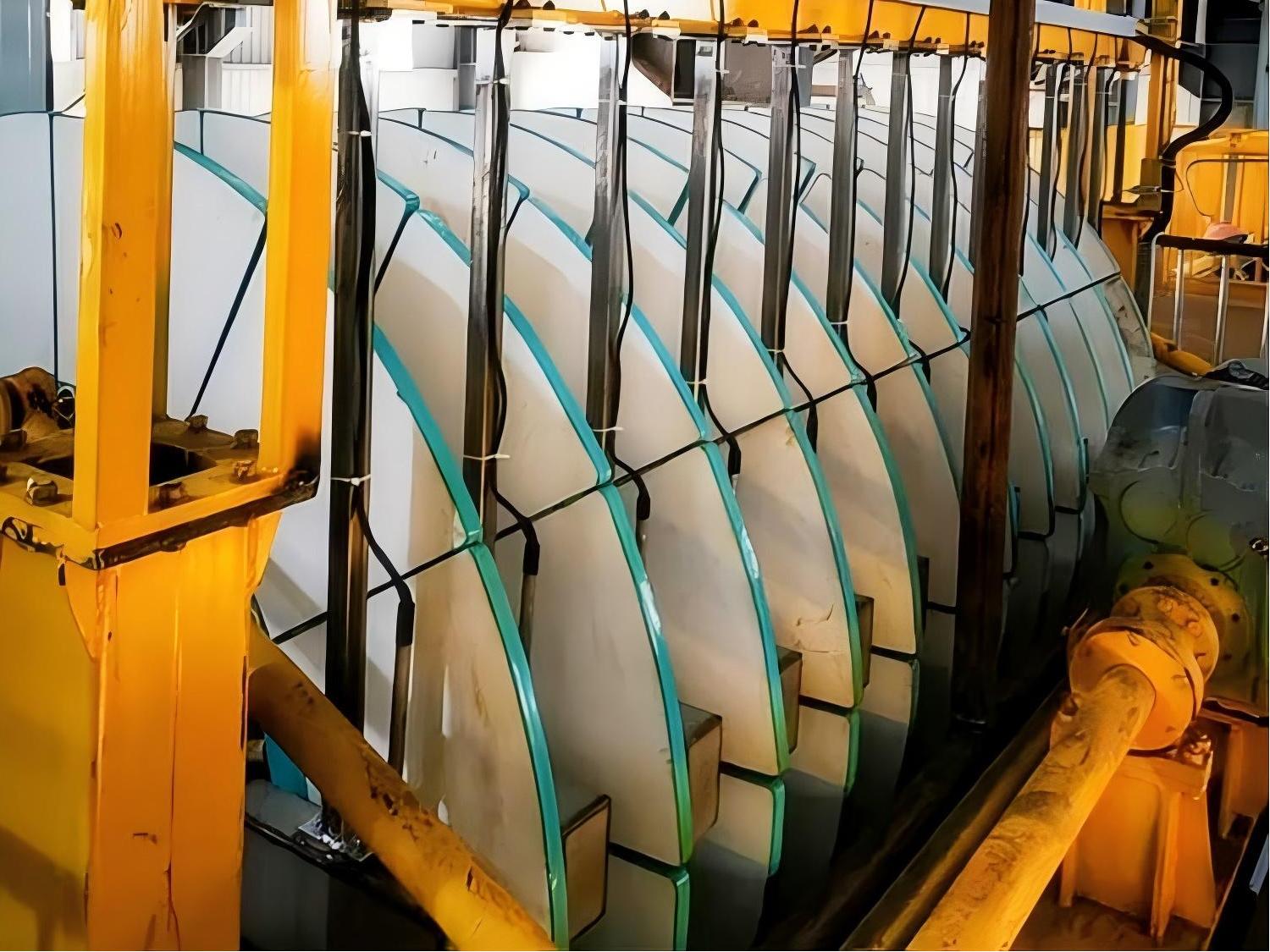

滤盘设计：扇形滤板由高强度工程塑料或陶瓷制成，脱水孔分布均匀，寿命达5年以上。
反吹卸料：反吹风与刮刀配合，确保滤饼脱落率超95%，减少残留。
高效节能
单台设备日处理量可达1000吨，单位面积处理量是传统过滤机的2-3倍。真空系统优化设计，处理1吨尾矿耗电8-12千瓦时，较传统设备降低40%。通过多阶段脱水，滤饼含水率可降至12%-15%，减少后续干燥成本。
过滤精度高
陶瓷过滤板：孔隙率达45%，过滤精度达0.5微米，有效拦截微小颗粒。滤布材质：聚酯纤维或陶瓷材质，适应酸碱腐蚀、高温高压等恶劣工况。
自动化程度高
PLC控制系统：实时监测真空度、转速、滤饼厚度等参数，自动调整运行状态。支持手机或电脑查看设备数据，实现无人值守操作，人工成本降低40%。
结构可靠耐用
过滤盘数量可灵活调整（如10盘设备过滤面积达25平方米），适应不同处理规模。滤板寿命超5年，维护成本降低50%；搅拌器采用橡胶及石墨盘根密封，防止漏浆。
环保性能优异
密闭操作：减少粉尘和雾汽排放，热损失低，符合绿色矿山建设要求。洗水可直接回用，糖分损失比袋滤器少，水耗降低30%。
适应性强
可处理金属矿（铁、铜、金等）、非金属矿（长石、萤石）、化工原料及高粘度物料。支持变浓度（20%-65%）、变粒度（-100目至-400目）物料处理。
| 型号Model | ZPG-15 | ZPG-20 | ZPG-30 | ZPG-40 | ZPG-60 | ZPG-72 | ZPG-96 | ZPG-120 | |
| 过滤面积Filtering area(m²) | 15 | 20 | 30 | 40 | 60 | 72 | 96 | 120 | |
| 过滤盘 Filtering plate | 直径Diameter(mm) | 2100 | 3100 | ||||||
| 数量Quantity(pcs) | 6 | 6 | 6 | 8 | 6 | 6 | 8 | 10 | |
| 主轴电机功率Spindle motor power(kw) | 2.2 | 3 | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | |
| 搅拌电机功率Stiring motor power(kw) | 3 | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 卸饼方式Discharging way of fiter cake | 反吹卸饼Discharge cake | ||||||||
| 整机重量Weight (t) | 9 | 11 | 12.5 | 14 | 19.3 | 20.3 | 23 | 25.5 | |
| 生产能力Capacity (t/h) | 10-15 | 15-20 | 22-30 | 30-40 | 45-70 | 50-90 | 60-120 | 80-150 | |
1启动前安全检查：检查设备防护装置；确认传动部件（皮带、链条、齿轮）无异物卡阻，润滑油位正常；清理设备周围杂物，防止滑倒或碰撞。
2运行中安全监控：严禁在设备运行时进行清理、调整或维修作业，必须停机断电后操作；定期巡查设备振动、噪音及温度；避免超负荷运行，防止电机过载或机械部件损坏。
3停机后安全措施：按规程逐步停机，先停止给料，待设备空转排空物料后再断电。关闭水源、气源，清理残留物料，防止堵塞或腐蚀；长期停用时，需对设备进行防锈处理。
