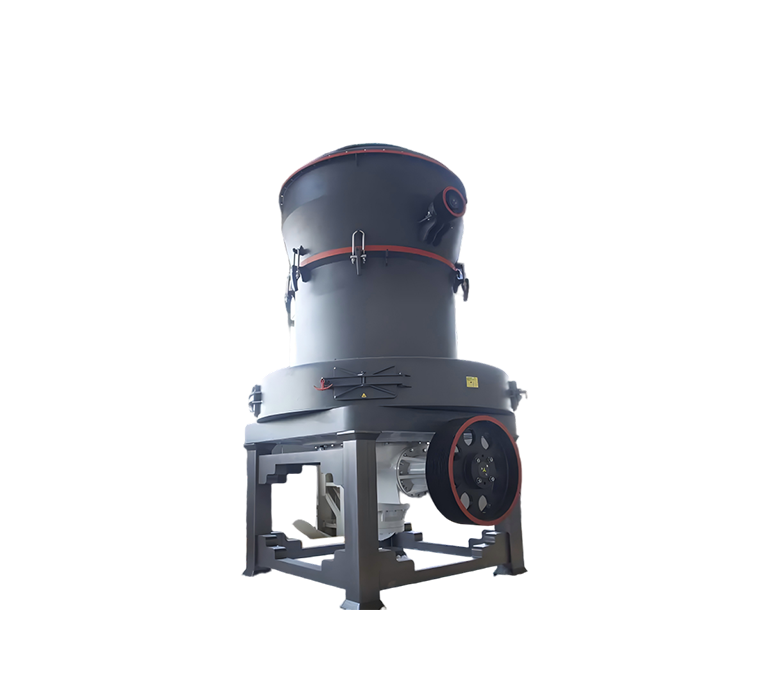

MTW系列欧版磨粉机

山德机械专业 MTW 系列欧版磨粉机生产厂家，提供 3-50 吨 / 小时全系列欧版梯形磨设备，采用锥齿轮整体传动、内部稀油润滑等专利技术，比传统雷蒙磨节能 20%-30%，成品细度 80-425 目可调，广泛应用于石灰石、碳酸钙、电厂脱硫等行业。

应用范围:
适用于莫氏硬度7级以下、湿度6%以内的各种非易燃易爆矿产物料，如石灰石、方解石、重晶石、滑石、白云石、高岭土、膨润土、石膏、石墨、石英石等。成品细度可在80目（0.18mm）至800目（0.018mm）范围内灵活调节，部分物料经二次分级可达1250目。广泛应用于电力脱硫、建材、涂料、橡胶、造纸、化工等行业的超细粉与细粉加工。

获取报价立即咨询

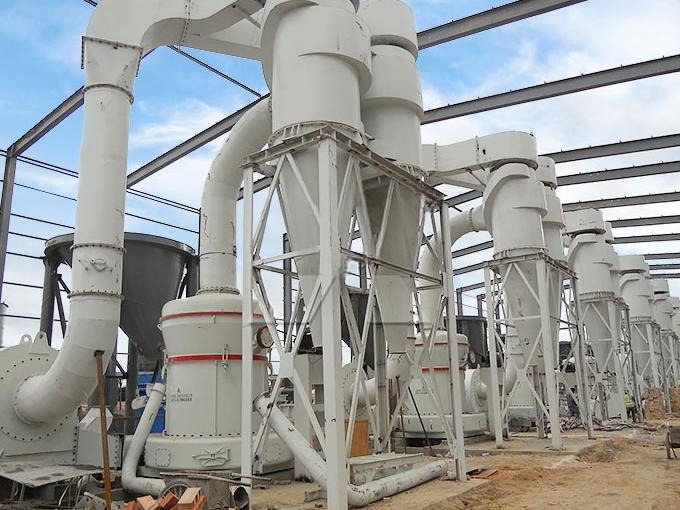

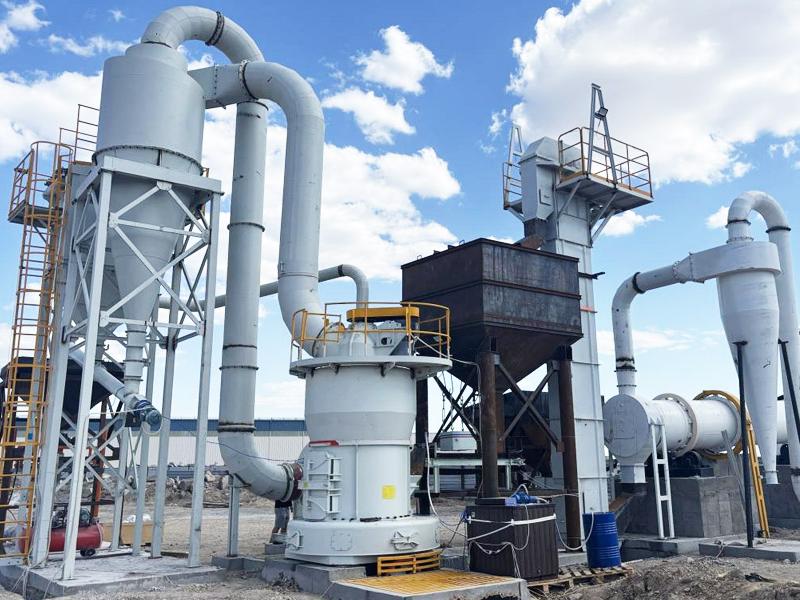

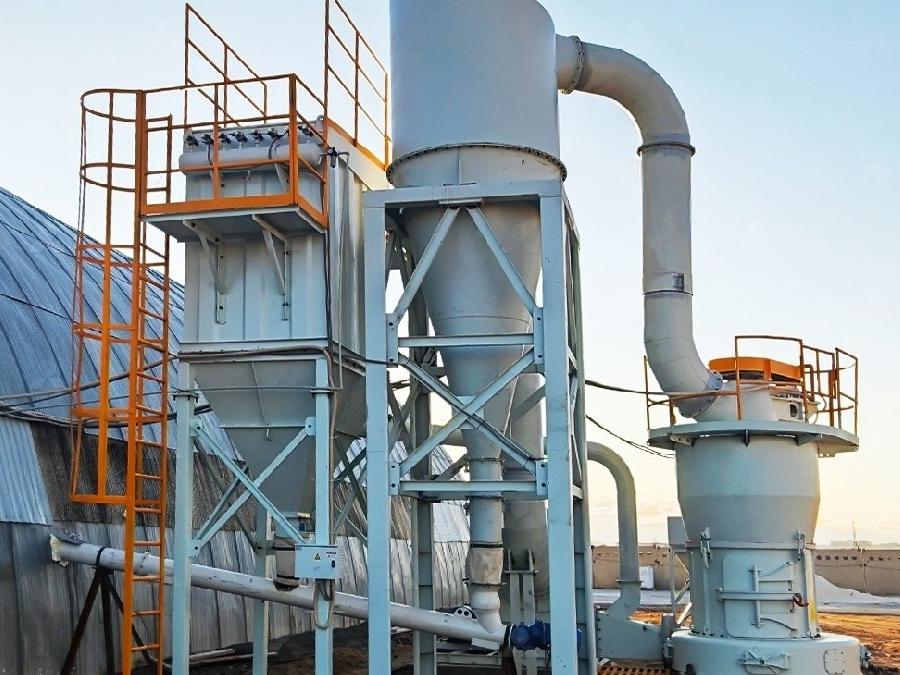

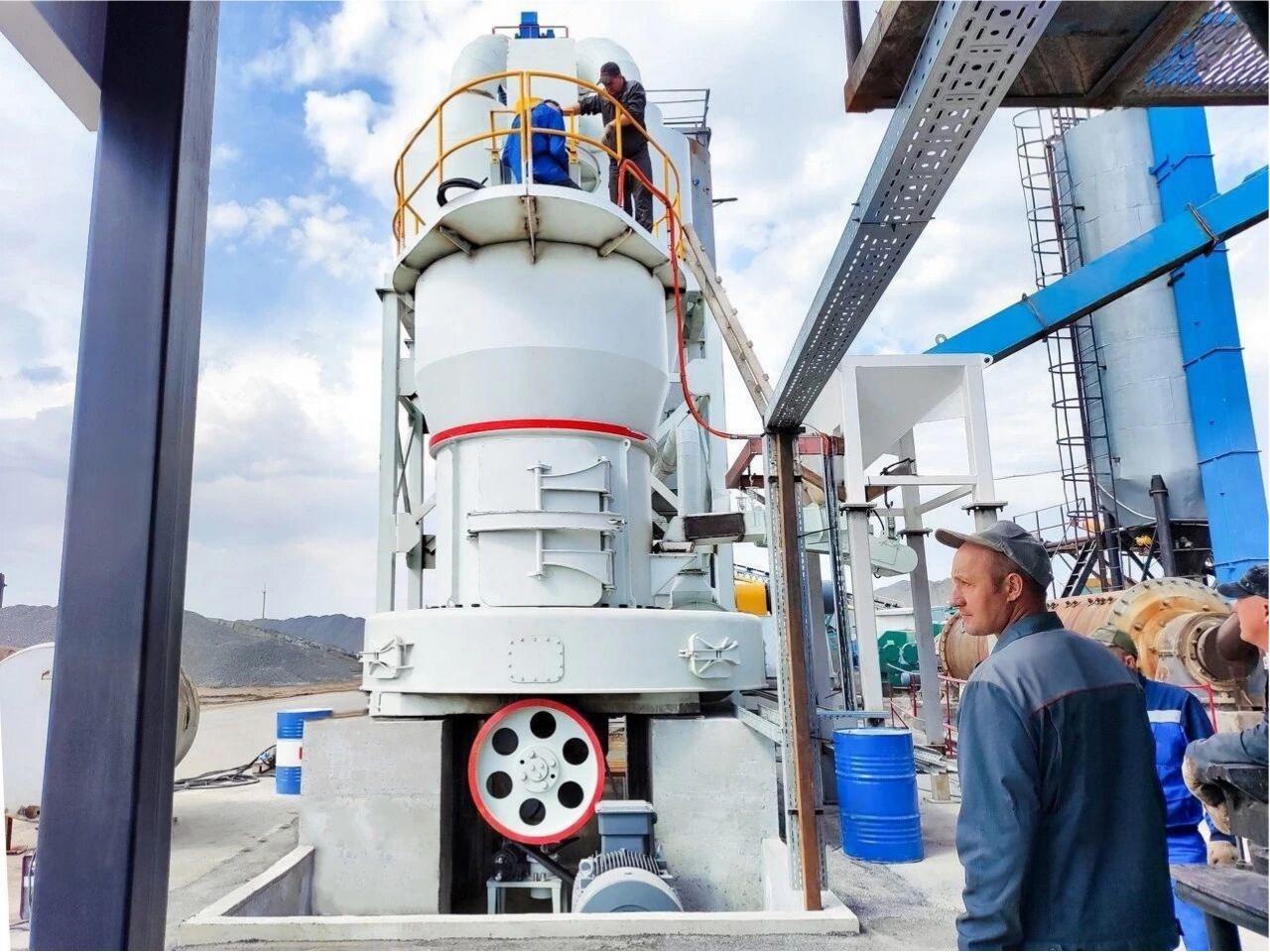

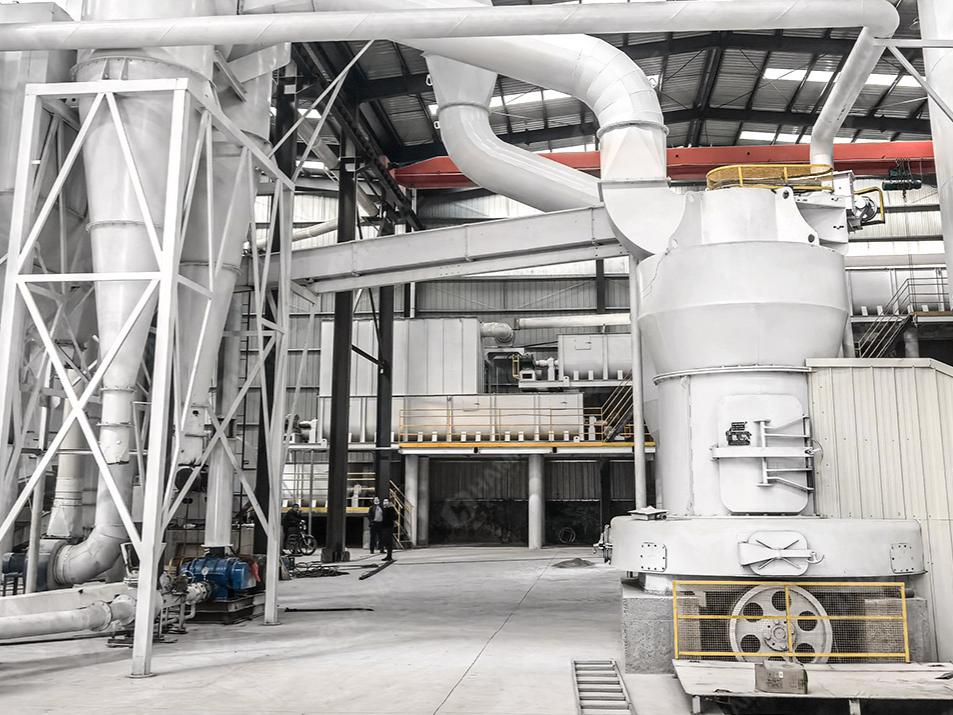

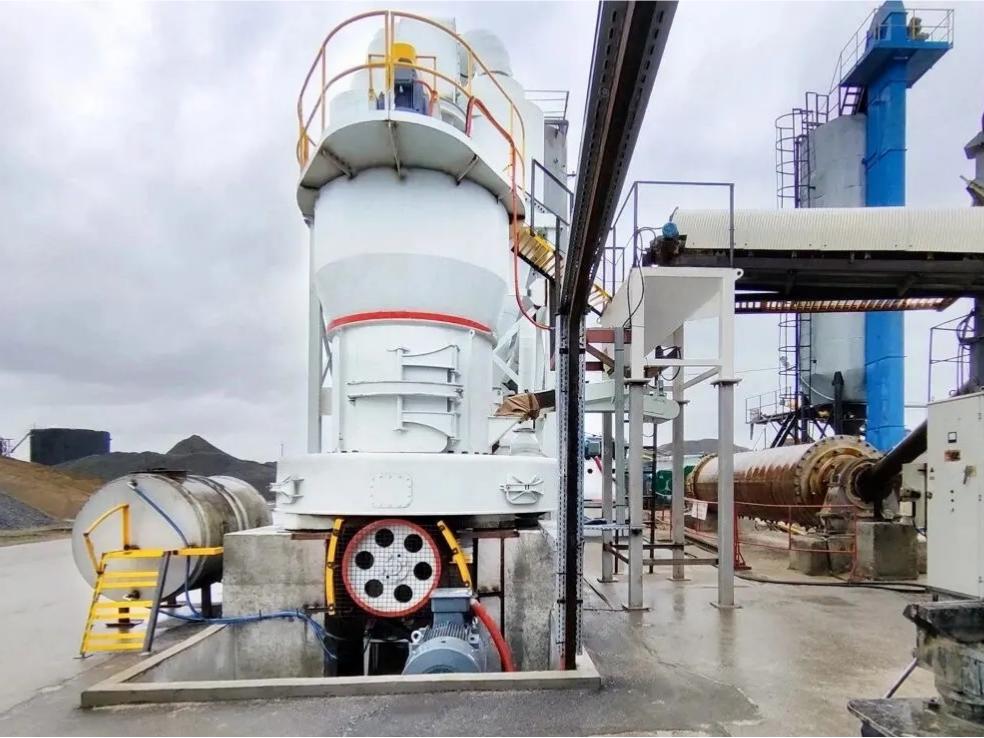

设备介绍/图集

MTW 系列欧版磨粉机（又称欧版梯形磨）是我公司吸收欧洲先进粉磨技术与理念，结合国内数千家磨粉机用户的实际使用反馈，在传统 R 型雷蒙磨基础上经过 4 代技术升级创新研发的新一代高效工业磨粉设备。该设备拥有锥齿轮整体传动、内部稀油润滑系统、弧形风道等多项自主知识产权专利技术，成功解决了传统雷蒙磨产量低、能耗高、维护频繁、环保性能差等行业痛点，是目前国内非金属矿中细粉加工领域的主流装备。

我公司生产的 MTW 系列欧版磨粉机，可广泛应用于冶金、建材、化工、电力、煤炭、环保、新材料等多个行业，适用于莫氏硬度 9.3 级以下、湿度 6% 以下的非易燃易爆脆性物料的粉磨加工。包括石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、高岭土、膨润土、大理石、长石、萤石、石墨、磷矿石、煤矸石、矿渣等 100 多种常见物料。成品细度可在 80 目 (0.18mm) 至 425 目 (0.038mm) 之间任意调节，能够满足不同行业对粉体细度的多样化需求。

根据产能需求不同，我们提供 MTW110、MTW138、MTW1420、MTW178、MTW1720、MTW2120 等多种标准化型号，单机产能范围 3-50 吨 / 小时。全套设备主要由主机、鼓风机、高效笼式选粉机、成品旋风集粉器、脉冲布袋除尘器及连接风管管道等组成，根据用户生产需要还可配备颚式破碎机、斗式提升机、储料仓、振动给料机、电控柜、自动包装机等辅助设备，形成完整的自动化制粉生产线。

工作原理

大块物料经颚式破碎机破碎至符合进料粒度（35mm）后，由提升机送入储料斗，再经电磁振动给料机均匀定量送入主机研磨腔。磨辊在离心力作用下压紧于磨环，物料在铲刀作用下被抛向磨辊与磨环之间，形成多层研磨。MTW采用曲面可换刀刃铲刀，使物料层均匀且提升效率。研磨后的粉料被风机气流吹至顶部的大型高精度分级机（笼式或叶片式）。通过调节分级轮转速，粗颗粒回落重磨，合格细粉随气流进入集粉系统。合格粉料进入高效旋风集粉器或脉冲除尘器收集，废气经净化后排出，排放浓度低于20mg/m³。整机负压运行，无扬尘。
核心传动升级：MTW系列采用锥齿轮整体传动（取代传统减速机+皮带），动力损耗更低，运转更平稳，能量利用率提高。

性能特点

传动先进，高效节能

采用锥齿轮整体传动技术，传动效率高达 98% 以上，比传统皮带传动节能 20%-30%。磨辊联动增压技术，同等功率下产量提升 30% 以上，单机产能最高可达 50 吨 / 小时。内部稀油润滑系统，换油周期长达 4 个月，减少维护频次和润滑油消耗。
设计创新，运行稳定

独特的曲面型铲刀设计，可将物料导向磨辊磨环的上、中、下部，增大有效研磨面积，同时使磨辊磨环磨损均匀，延长使用寿命。铲刀采用分体式结构，更换时只需更换铲刀刃，无需整体更换，大幅降低易损件成本。弧形风道设计，减少气流阻力和能量损失，提高风机效率和物料输送能力。
产品质量优，可调性强

采用新型吊挂式笼式选粉机，变频控制，切割粒径精准，粒度分布窄，成品质量稳定。独特的气密封装置，有效防止 "跑粗粉" 现象，提高成品合格率。成品细度 80-425 目任意调节，可满足不同行业对粉体细度的差异化需求。
环保清洁，符合国家标准

整个生产过程采用全封闭管道输送，系统负压运行，无粉尘泄漏。配备高效脉冲布袋除尘器，粉尘排放浓度≤30mg/m³，达到国家最新环保标准。配置消音器和减震装置，有效降低噪声和振动污染，改善工作环境。
维护方便，运行成本低

磨辊总成可整体吊装更换，大大缩短检修停机时间。磨辊、磨环采用高铬耐磨合金材料制造，使用寿命是普通材料的 2-3 倍。磨腔内无滚动轴承和螺钉，避免了轴承易损、螺钉松动而毁坏设备的问题。
自动化程度高，操作简便

采用 PLC + 触摸屏控制系统，实现生产全过程自动化运行。可实现远程监控、数据采集和故障报警，便于生产管理和设备维护。设备结构紧凑，占地面积小，成套性强，安装调试简单，建设周期短。

技术参数

Model	MTW110	MTW138	MTW138Z	MTW175	MTW175Z	MTW215	MTW215Z
Roller major diameter × height (mm)	Φ360 × 190	Φ460 × 240	Φ460 × 240	Φ520 × 280	Φ580 × 280	Φ640 × 320	Φ640 × 320
Ring inner diameter × height (mm)	Φ1100 × 190	Φ1380 × 240	Φ1380 × 240	Φ1750 × 280	Φ1750 × 280	Φ2150 × 320	Φ2150 × 320
Max. feed size (mm)	<30	<35	<35	<40	<40	<50	<50
Fineness of finished products (mm)	1.2~0.045 最细可达 0.038 Finest particle size up to 0.038	1.2~0.045 最细可达 0.038 Finest particle size up to 0.038	1.2~0.045 最细可达 0.038 Finest particle size up to 0.038	1.2~0.045 最细可达 0.038 Finest particle size up to 0.038	1.2~0.045 最细可达 0.038 Finest particle size up to 0.038	1.2~0.05 最细可达 0.038 Finest particle size up to 0.038	1.2~0.05 最细可达 0.038 Finest particle size up to 0.038
Capacity (t/h)	3~10	6~20	7~23	10~35	11~38	20~50	20~55
Main motor power (kW)	55	90	90	160	160	280	280
Blower motor power (kW)	55	110	110	200	200	315	315
Classifier motor power (kW)	7.5	22	18.5	37	30	90	55
Vibrating feeder model	GZ2F	GZ3F	GZ3F	GZ4F	GZ4F	GZ5F	GZ5F
Vibrating feeder power (kW)	0.15	0.2	0.2	0.45	0.45	0.65	0.65
